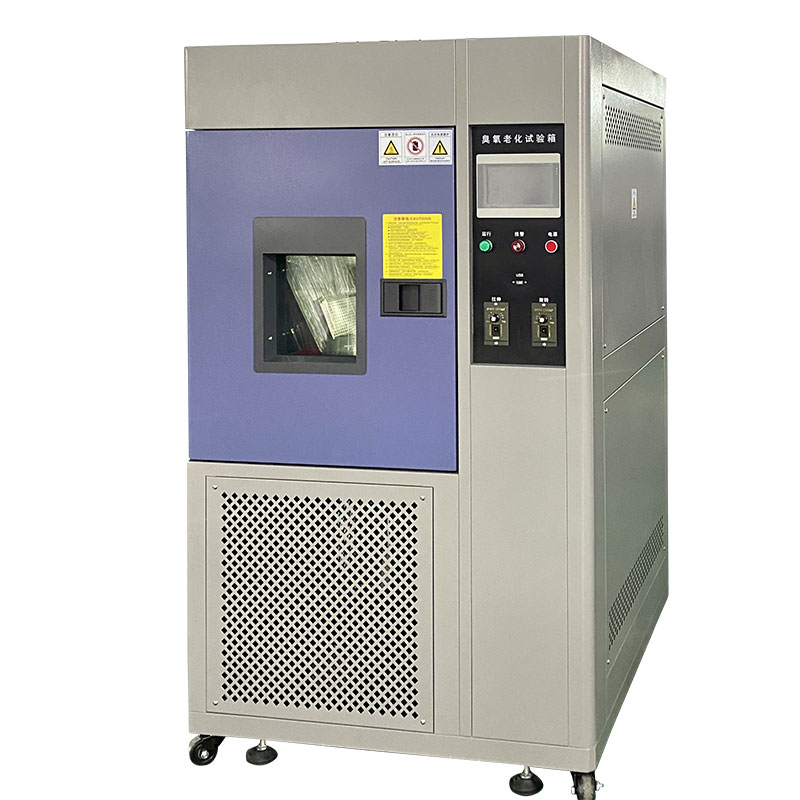

臭氧老化箱跟别的环境箱最大的不同,是它排出来的东西有毒。设备本身只是半个问题,另一半在尾气怎么走。
一、先认清臭氧的两个特性
一是毒。臭氧是刺激性气体,职业接触限值在零点几毫克每立方米这个量级。试验里跑的浓度往往是 ppm 级,比限值高好几倍甚至更多。
二是会跑。气体没有形状,箱体一漏、门一开、排气管一破,就往实验室里散。
所以选臭氧箱,不能只看"能不能做到某个浓度",得先看它怎么把用过的气体处理掉。
二、尾气处理:三条路,各有代价
催化分解。把尾气加热后通过催化剂,把臭氧还原成氧气。效率高、不产生二次废物,是目前比较主流的做法。
要注意:催化剂会老化失效,得问寿命和更换成本;加热段要预热,开机有时间。
活性炭吸附。初期便宜,但炭会饱和,饱和以后不但不吸还会释放。要问多久换、怎么判断饱和、换下来怎么处置。
热分解。高温直接分解,效率也不错,但能耗高、设备体积大。
还有一点很关键:别只处理排气管末端。管路本身要耐臭氧——普通橡胶管、普通塑料管会被氧化变脆,几个月就裂。
三、尾气系统的四个必问
一,排到哪里。排室外还是接中央排风,末端有没有二次处理。
二,管路什么材质。不锈钢、聚四氟、聚偏氟这类耐臭氧的,别用普通软管。
三,风量和负压。箱体要保持微负压,防止往室内漏。负压太大又会影响腔内浓度。
四,报警和联锁。室内有没有臭氧报警,报警后能不能自动停机、自动加大排风。
这四项缺一项,安全就留着缺口。
四、腔内均匀性:风道才是根本
臭氧浓度均匀,靠的是气流把气体送到每个角落。
要看三件:
进出风口位置。上进下出还是侧进侧出,决定了气流走哪条路。
风道有没有整流。直接吹到样品上,样品附近浓度高、背后浓度低。
风速能不能调。橡胶试验对试样表面风速有要求,一般在零点一到零点三米每秒这个档,太高太低都不对。
装载也要控制。样品堆满,气流走不动,均匀性立刻掉。按净空间三分之一摆,别贪多。
五、几个容易被忽略的材质坑
臭氧会老化橡胶。所以箱内的密封圈、软管、夹具、传送件,只要是橡胶的,都会慢慢失效。
要问:门封用什么材质、耐臭氧的等级、多久要换、备件贵不贵。
还有夹具。夹持试样的夹具如果本身是橡胶或者含橡胶件,试验中途坏了,数据就断了。
内胆材质。不锈钢为主,表面要光滑好清洁,因为臭氧分解残留会有附着。
六、浓度测量和校准
臭氧探头会漂,这是常态。
要问:探头什么原理、多久校一次、用什么标气或者什么等效方法、校准记录怎么留。
低浓度段的分辨力也要问。跑几十 pphm 的试验,探头显示到零点一 ppm 就没意义了。
还有:显示单位和换算基准写不写清。这一点涉及报告能不能被别人复现。
七、总结
臭氧箱选型,先看尾气再看腔内。尾气三条路:催化分解主流但要问催化剂寿命,活性炭会饱和,热分解能耗高;管路必须耐臭氧,箱体要微负压,要有报警和联锁。
腔内均匀性靠风道和风速,进出风口位置、有没有整流、风速可不可调,装载按三分之一。
再加三项:橡胶件的耐臭氧等级、探头校准、单位与换算基准。这几项问清,这台设备才算能用得住。
